Tarefa - 27/11: Corte Total

1- Fazer no AutoCad o desenho das três vistas da peça (em escala 1:1), aplicando o corte total na vista frontal.

2- Colocar as cotas (medidas).

3- Colocar as linhas de centros dos furos.

4- Aplicar hachura na região do corte.

5- Utilizar layers para os tipos diferentes de linhas (siga o quadro indicativo de layers que está nessa área inicial do Moodle).

6- Não fazer a representação em perspectiva.

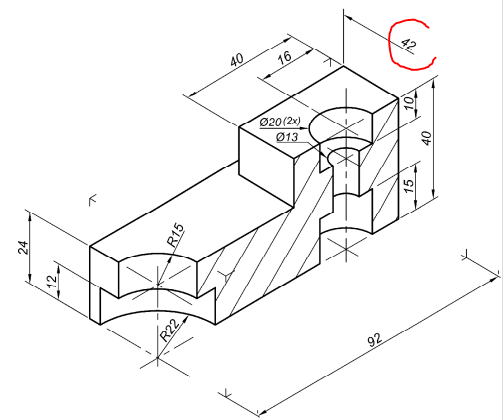

A representação em perspectiva é somente para orientar o desenho das vistas, portanto não faça a vista em perspectiva a seguir:

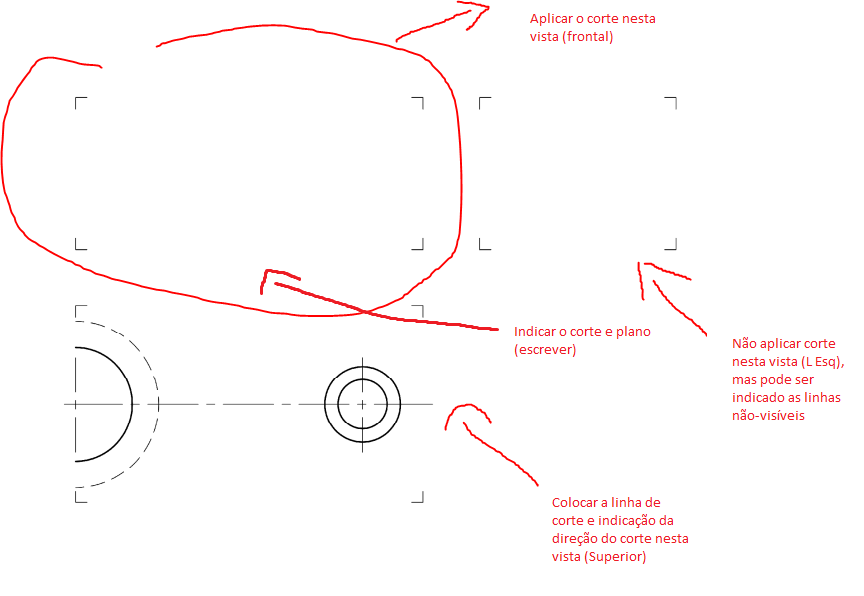

Observe que o desenho em perspectiva se trata da metade da peça, que está, justamente, em corte, porém, a vista superior e lateral esquerda devem apresentar o desenho da peça inteira. O valor da cota destacada se refere à medida da peça inteira, ou seja, com as duas metades. Uma medida estará faltando, e, pode ser adotada uma medida com base na estimativa visual do desenho em relação às demais medidas que são exibidas.
